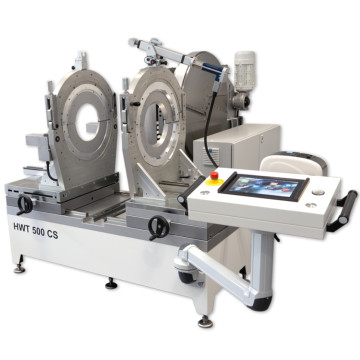

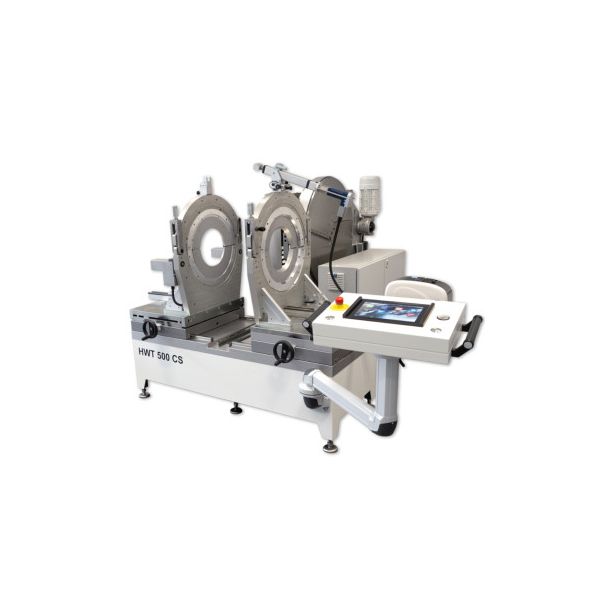

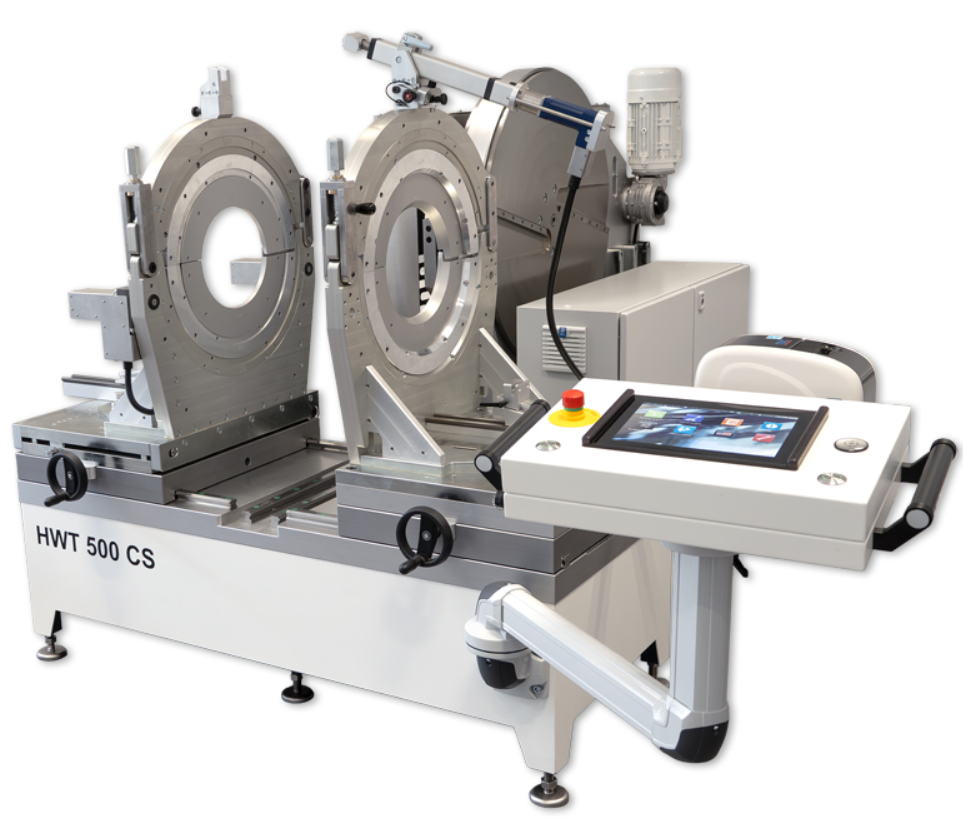

HÜRNER HWT 500 CS Værkstedsmaskine 500mm med servomotorer

HÜRNER's HWT 500 CS servo-styrede værkstedsanlæg er den komplette overgang fra arbejdsplads-teknologi til værkstedsanlæg. Systemet er udviklet i overensstemmelse med maskindirektivet 2006/42/EF med senere ændringer og muliggør fremstilling af segmenter, T-stykker, Y-stykker og krydsstykker i håndterbare dimensioner fra udvendig diameter 200 (160) til 500 mm | 6" - 20". Svejsesystemet er monteret på en svejset eller fastskruet, kraftig og formstabil ramme. Lejerne, som både den vandret bevægelige vogn og varmeelementet samt høvl bevæger sig på, er konstrueret som præcisionsfremstillede og tungt belastbare trapezformede føringer med præcist tilpassede løbeblokke. Alle parametre, der er afgørende for en svejsning af høj kvalitet og ensartethed, overvåges under hele processen og gemmes i systemets hukommelse, som kan indeholde op til 10.000 rapporter. Derudover er alle CNC-systemer udstyret med USB-interface, så svejserapporter kan downloades som PDF til en USB-nøgle eller sendes til databasen i HÜRNER DataWork Professional-format. Det er også muligt at mærke en samling med det samme for kvalitetssikring ved at udskrive en vejrbestandig etiket på plastfolie med den tilgængelige etiketprinter, som identificerer samlingen. HÜRNER HWT 500 CS er et servo‑drevet workshop-teknologisystem til fremstilling af PE, PE 100 RC, PP og PVC‑U, PVC‑C rør, segmentbøjninger og fittings, udstyret med smalle aluminiums-masterclamps i metrisk udførelse. Maskinen er designet til at kunne bearbejde rør og segmenter op til O.D. 500 mm med enhver SDR‑ratio op til SDR 9. Systemet er udviklet under maskindirektivet 2006/42/EC med et svejset og boltet, ekstra kraftigt støtte­stel, der er konstrueret til at modstå vridning. Både maskinens bevægelige vogn og konsollen, der bærer varmeelement og høvl, kører på præcisions­konstruerede, trapezformede føringssystemer med løbe­blokke til tung belastning. Indføring af det PTFE‑belagte varmeelement foregår manuelt, nemt og ubesværet. Et pneumatisk stempel fjerner det hurtigt igen, så omstilling kan ske på under 4 sekunder. Høvl­enheden indsættes og fjernes ligeledes automatisk. De svingbare masterclamps på begge sider kan roteres op til 2 × 22,5° og har horisontal justering, som giver mulighed for kompensation ved fejljusteringer. Høvlen har en robust kædetræk­mekanisme og kan indsættes og låses mellem rørenderne let og hurtigt takket være en gastrykcylinder. Temperaturstyring af varmeelementet og den servomotordre­vne præcisionsstyring af svejsetrykket udføres i overensstemmelse med gældende standarder (DVS, UNI, WIS, NEN m.fl.). Alle kritiske svejseparametre overvåges under hele processen og gemmes i én af systemets 10.000 tilgængelige svejserapporter. Maskinen leveres som standard med en højopløst farvetouchskærm til indtastning og visning af komponentdata og sporbarhedsoplysninger. HWT 500 CS kan benyttes fuldautomatisk som CNC‑system eller fuld­manuelt via Manual Welding Cockpit, hvilket giver maksimal fleksibilitet i værkstedsanvendelser. En unik funktion er brugerstyring via RFID, som giver sikker og nem dataindtastning som alternativ til traditionel stregkodelæsning og pen. En scanner kan stadig tilvælges. Som alle HÜRNER CNC‑systemer har maskinen et USB‑interface til download af svejsedata som PDF (kort eller udvidet rapport) eller i HÜRNER DataWork Professional format. Med WeldTrace‑appen, der understøtter QR‑kodning af labeltags, sikres fuld sporbarhed af svejse‑ og projektdata – selv mange år efter opgaven. ✅ CS Control System – Specifikationer Automatisk datalogning: 10.000 svejseoperationer Dataindtastning: Touchskærm, RFID-læser, scanner (tilvalg) Systemselvovervågning: Overvågning af indgangsspænding med log, systemcheck, computerstyret vedligeholdelsesstyring Svejseovervågning: Svejsekraft, svejsetider, omgivelsestemperatur, hukommelseskontrol, varmeelementtemperatur ISO 12176‑sporbarhed: Kommissionsnummer (32 tegn), ISO‑kompatibel RFID svejser-ID, brugerdefinerede data, rør- og fittingsparametre, længder, firmaoplysninger, svejsestandarder Svejse­standarder: DVS, WIS, SEDIGAS, UNI, NEN, flere på forespørgsel Data­download: USB A til PDF eller DataWork-format, labeltag-printer (tilvalg) Skærmsprog: DE, EN, FR, NL, IT, flere på forespørgsel Diverse: Valgfri °C/°F og mm/inch, rapportvisning, indbygget brugervejledning ✅ Tekniske specifikationer Indgangsspænding: 3-faset + PE, 400 V AC Frekvens: 50/60 Hz Samlet effekt: 13,6 kW Varmeelement: 8 kW Høvl: 2,2 kW Servomotor: 3,4 kW Trykluft: 7,2 mm quick-release, min. 6 bar / 87 psi Omstillingstid: < 4 sek Max. varmeelementtemperatur: 290°C / 555°F Kraftområde: max. 20.000 N (24.000 N med ekstra cylinder) Driftstemp.: 0°C – 60°C / 32°F – 140°F Opbevaringstemp.: –10°C – 70°C / 15°F – 160°F ✅ Arbejdsområde Lige rør og segmenter: 160/200 mm – 500 mm T‑stykker, Y‑grene, kryds: 200 mm – 500 mm ✅ Dimensioner og vægt Mål (B × D × H): ca. 1500 × 2075 × 1700 mm Vægt inkl. masterclamps: ca. 1490 kg Garanti: 12 måneder
